PAC, PLC и други типове контролери
____________________________________________________________________________________________________________________________________________
Серии
Програмируеми контролери

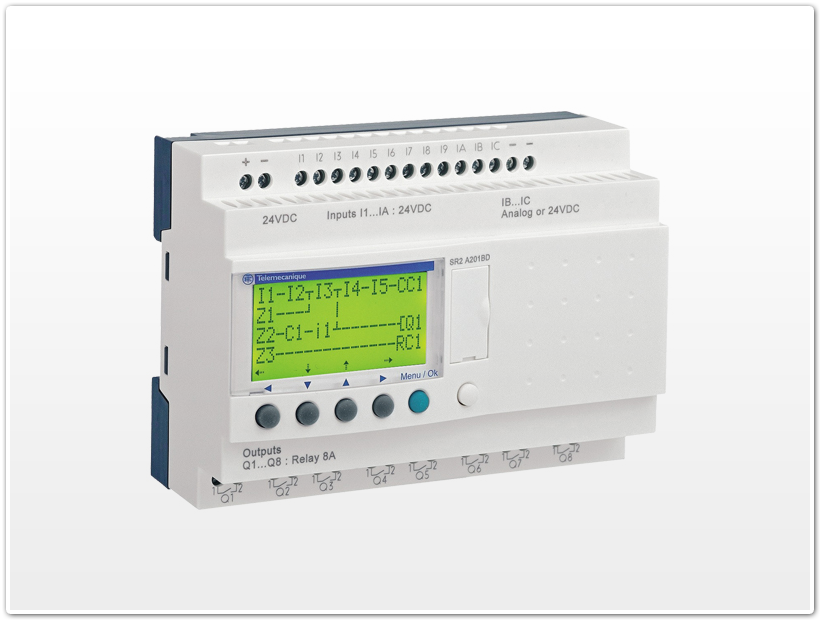

Контролери (PLC) за малки машини
|
|
Компактна гама: 3 моноблокови модела с 10, 12 или 20 Вх/Изх и варианти с или без дисплей и бутони. Модулна гама: 2 модула с 10 или 26 Вх/Изх, които могат да се разширяват с: - Разширителни комуникационни модули за Modbus или Ethernet; - Разширителни модули с 6, 10 или 14 дискретни Вх/Изх и 4 аналогови Вх/Изх.; - Изключителна компактност: до 26 Вх/Изх в размери 124,6 x 90 x 59 мм.; - Захранващо напрежение на базите: 12 V –, 24 V –, 24 V ~, 100... 240 V ~ ; - Голям LCD дисплей с подсветка: 4 реда по 18 знака и 1 ред икони, навигация с подсещане с 6 бутона; - Кабели за серийна или USB връзка между интелигентното реле и компютъра; - Интерфейс (интелигентно реле/компютър) за безжична връзка по Bluetooth; - Интуитивен софтуер за програмиране Zelio Soft 2: програмиране с: a) функционални блок диаграми (FBD): 32 предварително програмирани функции, 7 функции Grafcet,
6 логически функции
b) контактен език (LADDER): 12 предварително програмирани функции - Сигурно програмиране: тест за съгласуваност, режими за симулация и наблюдение, прозорец за контрол; - Дистанционно наблюдение и контрол на инсталации с модем (аналогов или GSM). продуктов каталог релета Zelio брошура Smart Zelio Logicброшура Smart Zelio Logic |
Контролери и модули за безопасност
|
|

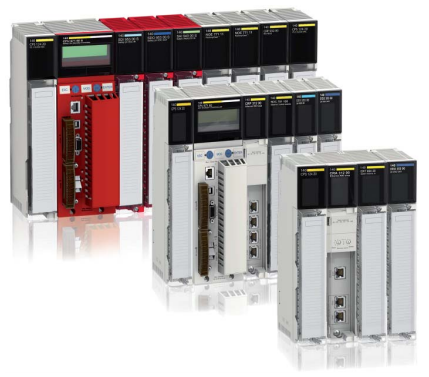

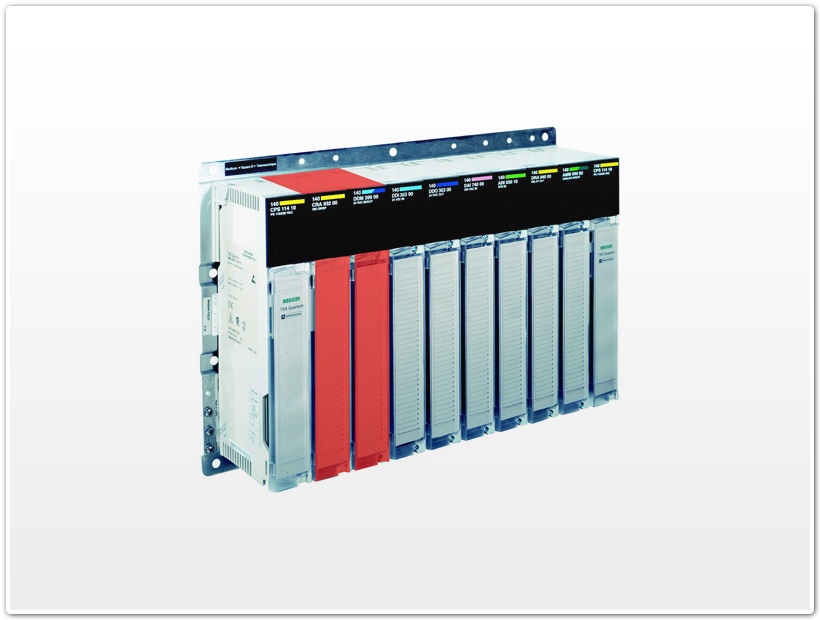

Quantum осигурява балансирана работа на процесора, която дава първокласни показатели от булевите операции до операциите с плаваща запетая. - 5 стандартно включени езика по IEC: LD, ST, FBD, SFC, IL; - Многозадачна система от високо ниво; - Капацитет на паметта до 7 Mb с PCMCIA разширения; - Специално проектирани за управление на процеси, със съответното покритие на модулите, стандартно
обезопасени входове и изходи и богат каталог с модули на партньори;
- Защитени процесори и Вх/Изх модули; - „Plug & Play“, високопроизводителни „Hot-Standby“ решения с LCD клавиатура за локално наблюдение; - Многобройни вградени портове (ISB порт, Ethernet TCP/IP порт с уеб сървър, Modbus Plus и поне един
Modbus сериен порт) на лицевия панел;
- Възможност за свързване в рака с Profibus-DP. |
|
|
Едновременно наблюдение на няколко функции за защита. Защитни PLC XPS MF, програмируеми със софтуер XPSMFWIN под Windows. - Категория 4, отговаряща на EN 954-1, и SIL3, отговаряща на IEC 61508; - 2 вида защитни PLC: Компактни, с вградени В/И, модулни, в рак с 6 слота за различни отделни
В/И модули;
- 14 сертифицирани функции за безопасност в библиотеката на софтуера XPSMFWIN, за да отговарят на
изискванията на конкретните приложения;
- Възможност за създаване на функция за безопасност, подходяща за приложението; - Комуникация с децентрализирани В/И по Safe Ethernet; - Комуникация със стандартни PLC или дисплеи по Modbus TCP/IP, Modbus сериен интерфейс или
Profibus DP Децентрализирани входове/изходи;
- За компактни PLC за безопасност XPS MF30/31/35/40 За модулни PLC XPS MF60. |
|
|

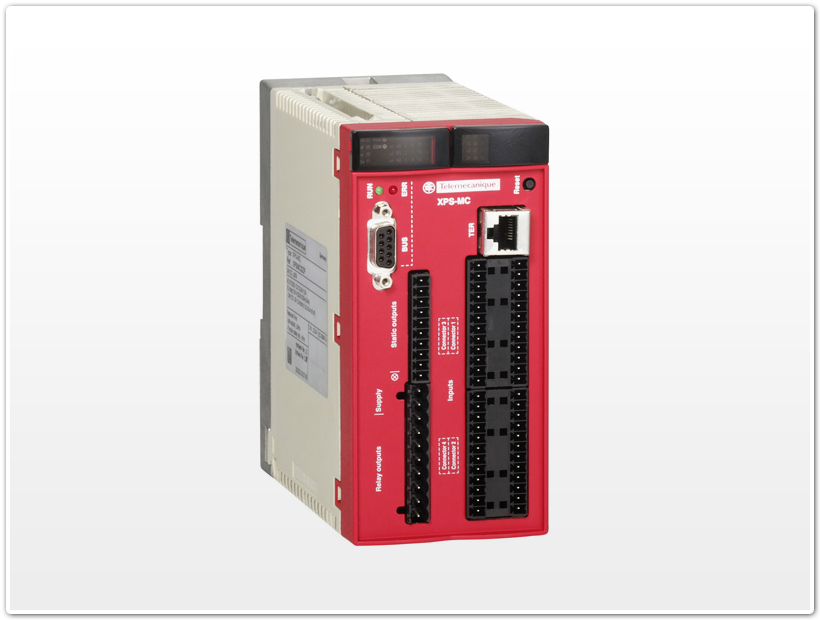

Контролер XPSMC, конфигуриращ се със софтуера XPSMCWIN под Windows. - Категория 4, отговаряща на EN 954-1, и SIL3, отговаряща на EN/IEC 61508; - Варианти с 16 и 32 входа; - 4 (2 x 2 НО) релейни изхода и 6 транзисторни изхода; - 30 сертифицирани функции за безопасност, с цел да отговарят на изискванията на конкретните
приложения;

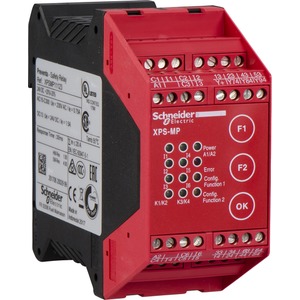

- Комуникация с PLC по полева мрежа Modbus, CANopen или Profibus. Контролер XPSMP, за избор на 2 функции за безопасност от 15 предварително дефинирани функции
от лицевия панел на контролера.
- Категория 4, отговаряща на IEC 947-1; - 6 (3 x 2 НО) релейни изхода на функция; - 3 допълнителни транзисторен изхода. |
|
|

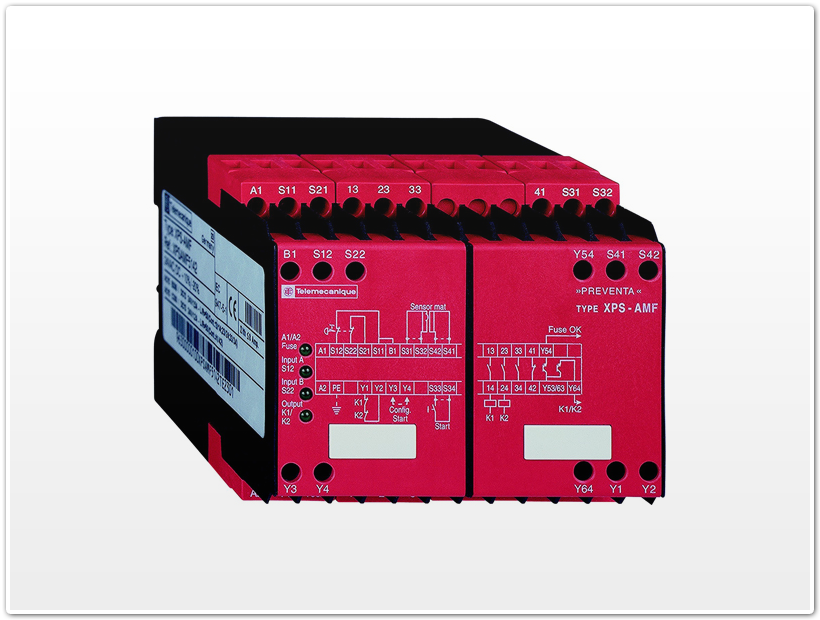

Оптимални решения. Следене на една единствена функция за защита : - Авариен стоп и крайни изключватели - Mагнитни крайни изключватели - Функционален превключвател - Килимчета Управление с две ръце - Светлинни завеси - Нулева скорост - Закъснение - Асансьори - Други приложения на хидравлични и ексцентрични преси. Варианти с отделящи се клемореди. |
Разпределени вх./изх.
|
|
Разпределителни Вх/Изх групи IP20 за разпределени връзки към датчици и пускови устройства от PLC с
предварително подготвени кабели Те се адаптират към мрежата и са съвместими с повечето основни
полеви шини: Modbus, Ethernet, CANopen, Devicenet, Profibus и Interbus.

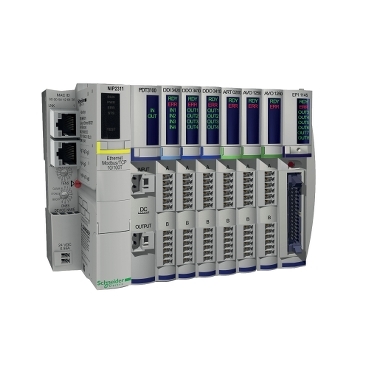

Модулни Вх/Изх кутии: - STB Позволяват общо 32 модула да се свържат в цялостна система като база или разпределени в
няколко секции
|
|
|

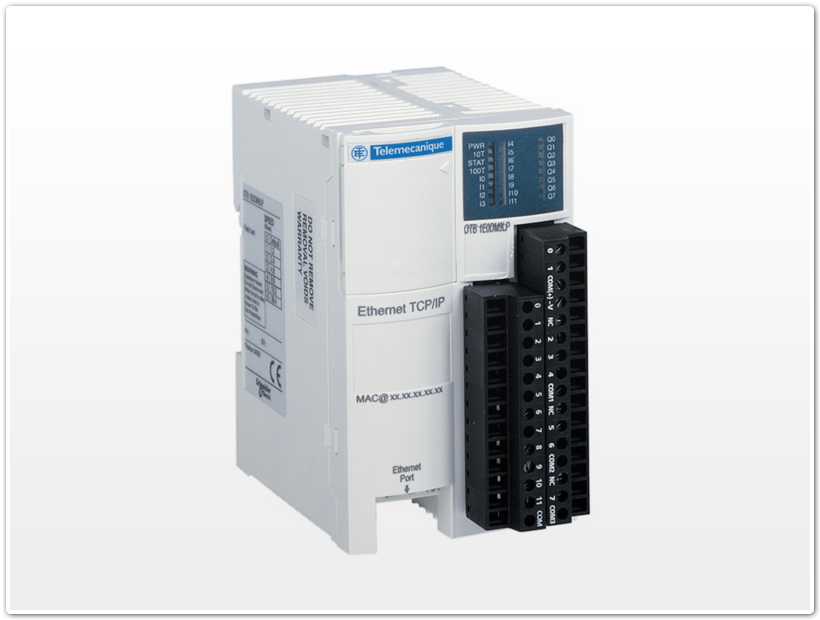

Конструирано за прости и компактни машини, решението Advantys OTB е оптимизирана и икономична
разпределителна Вх/Изх система IP20.
- 3 комуникационни базови модула: CANopen, Modbus и Ethernet, всеки с 20 директно вградени В/И; - Широка гама Вх/Изх разширения, стандартни за програмируемите контролери Twido, намаляващи до минимум броя на референтните позиции: 1 базов модул може да се оборудва с до 7 дискретни Вх/Изх
(до 132 Вх/Изх) или аналогови (до 48 канала) разширителни модула;
- Идеална компактност: 20 В/И на ширина 55 мм, включително връзката към шината;
- Метод на свързване с отделящ се клеморед; - Директен монтаж на DIN шина.
|
|
|
Разпределителни Вх/Изх кутии IP67 за връзки от PLC към разпределени датчици и пускови устройства
с предварително подготвени кабели в тежки условия.

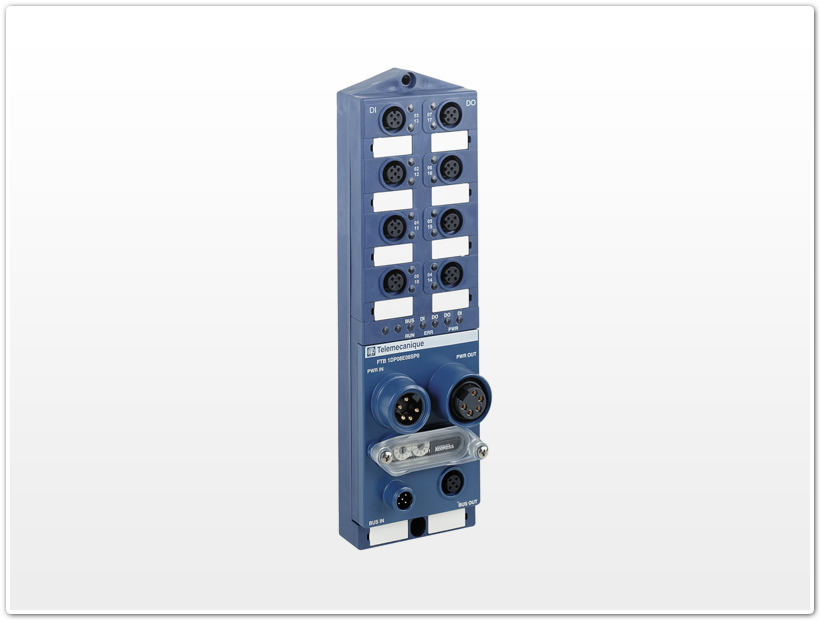

Модулна промишлена Вх/Изх кутия: FTM - Модулен вариант, позволяващ свързване на до 256 цифрови входа/изхода на устройство; - Цифровите и аналогови сплитери са независими от мрежите; - Изводи M8 или M12 за датчици и пускови устройства; - Диагностика на каналите и сплитерите; - CANopen, PROFIbus, DeviceNet. Промишлена Вх/Изх кутия: FTB - Вх/Изх моноблок с 16 канала; - Голям избор от Вх/Изх комбинации; - Конфигуриращи се сплитери; - Диагностика на каналите и сплитерите; - CANopen, PROFIbus, DeviceNet. |
|
|

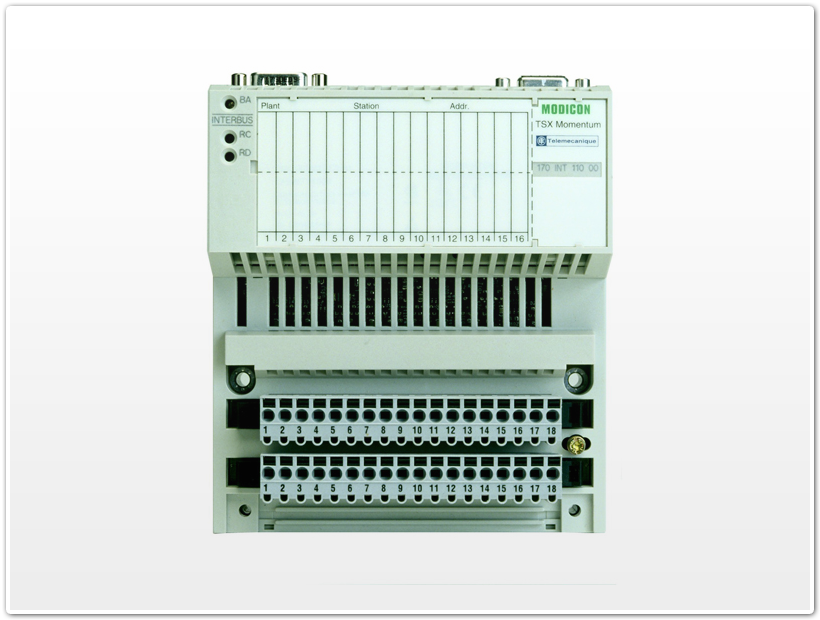

Modicon Momentum Система за управление и Вх/Изх разпределение от 4 основни компонента, които лесно се свързват помежду си в различни комбинации, за да образуват гъвкави системи или подсистеми за управление. Работят с един, единствен локален Вх/Изх модул или в системи с до 128 модула, обслужващи 8192 В/И точки. Вграден разпределителен Вх/Изх комуникационен порт, Modbus TCP/IP-Ethernet или Modbus RS232 серийна комуникация и вградени уеб страници. Осигуряват допълнителни мрежови възможности за процесорите, както и за 24 часов часовник и резервен акумулатор. Свързват се с всеки Вх/Изх модул, включително Modbus TCP/IP, Modbus Plus, FIPIO, INTERBUS, Profibus DP и DeviceNet. |
